안전사고 제로존 가스모니터링시스템 산소감지기FT-1000TX
페이지 정보
작성자 성화에프티 작성일25-08-19 13:23 조회26회 댓글0건관련링크
본문
또한 KOLAS 국제 교정전문기관으로
검교정 전문인력들이 항시 상주하며
유지 보수에 만전을 기하고 있습니다.
가스 감지기, 누액 감지기,
대기, 악취, 환경 모니터링 등등
환경분야의 경보알람 모니터링 시스템을
각 사업장에 맞게 전문 설계해드립니다.
오늘은 당사가 상주하는 부산지역
시공사례입니다.
전국으로 전문 시공팀, 검교정팀 들이
나눠서 일정을 소화하고 있으니
궁금한점 많은 문의 바랍니다.
T. 051) 986-7982~4
공기중의 제일 중요한 산소를
감지해주는 가스감지기와
경보알람시스템 전체 시공입니다.
그럼 오늘 작업자의 안전을 책임져줄
주인공 국내, 국외 방폭인증을 받은
최신 모델 산소, 독성 가스감지기
FT-1000 Tx 소개드립니다.
먼저 이번에 설치한
감지기 사양 설명드릴게요~
산소 감지기 (측정기), FT-1000 Tx
* FT-1000 Tx 스마트 산소감지기특징
- 국내, 해외 방폭인증
- 전기적인 Noise 최소화
- 독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Tx 산소감지기 (산소측정기) 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
오늘 감지할 가스는
산소 (O2) : 0~25% VOL

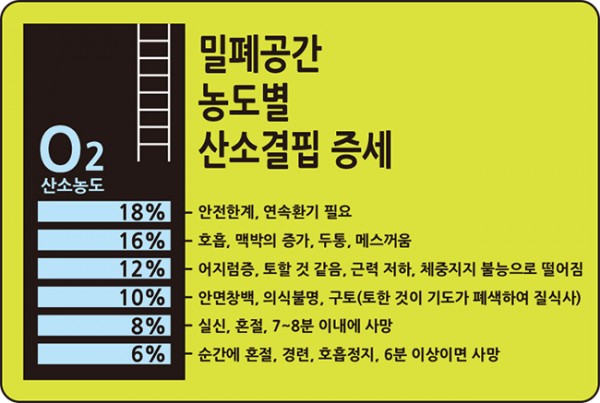

산소 농도에 따른 위험도 잠시 설명드릴게요
1. 산소특징
산소는 상온·상압에서 무색·무미·무취의 기체이고, 물과 알콜에 녹으며, 산소 자체는 가연성이 아니나, 다른 물질의 연소를 돕는 물질이다.
공 기 중에는 산소가 약 21%, 질소 78% 그리고 이산화탄소, 알곤, 헬륨 등 이 약 1%로 구성되어 있다.
2. 산소결핍에 의한 건강장해
호흡활동은 폐순환으로 유입되는 혈액으로부터 적절한 양의 이산화탄소를 제거하고 폐순환을 떠나는 혈액에 충분한 산소를 공급하는 것이다. 이러한 기능이 적절히 수행되려면 산소를 공급하고 이산화탄소를 제거하기 위해 신선한 공기가 폐포 내로 적절히 공급되어야한다. 그러나, 산소농도 가 16% 이하로 저하된 공기를 호흡하게 되면 산소가 부족하게 되어 빈맥 및 빈호흡, 구토, 두통 등의 증상이 나타나고, 10% 이하가 되면 의식 상실, 경련, 혈압강하, 서맥(맥박수 감소)을 초래하게 되어 질식 사망하게 된다.
출처 : 산업안전보건공단
가스감지기 탐지부는
가스캣 외 콤팩트타입, 덕트인서트 타입, 흡입타입
더스트필터 타입, 경광등 다양한 옵션도
준비되어 있으니 사업장에 꼭 맞는
가스 감지기를 위해서
자세한 사양은 문의 주세요~

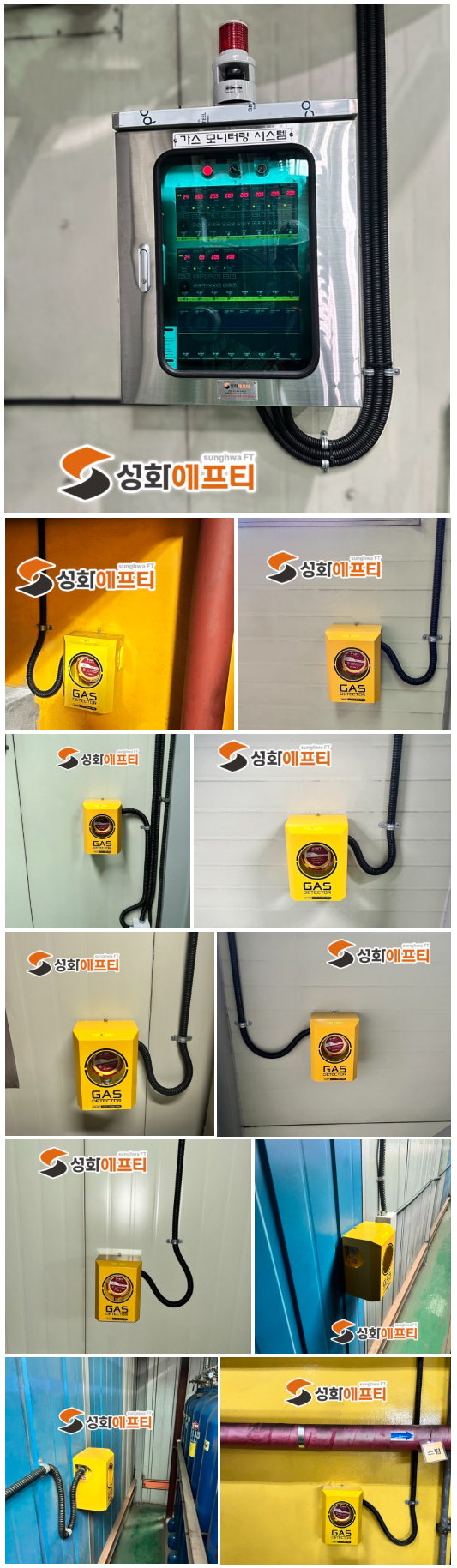

그럼 설치한 시공 사진 보여드릴게요~
가스 누설경보 모니터링시스템
산소가스감지기
부산지역 시공 사례
첫번째 사진은 RM-770 MU.DU 수신부 사진입니다.
두번째 사진 부터는 시공한 산소측정기 (감지기)
(= 탐지부 or 검출부) FT-1000 Tx 시공 사진입니다.
일반적인 공기중의 산소 농도는
약 21% 입니다.
따라서 산소를 측정해서
농도수치 이하로 측정되면
수신부에서 경보 알람이 울리는
가스감지모니터링 시스템입니다.
시공된 수신부 사양 자세히 설명드릴게요~

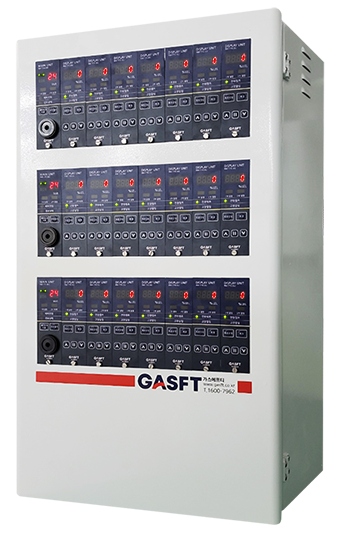

수신부는 RM-770 MU/DU
사진및 특징입니다.
RM-770 MU/DU 모델로
강한 통신 수단과 32비트 고성능 처리 방식
자동 복귀형 퓨즈 등 많은 장점을
가진 수신부입니다.
* RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |
수신부의 경우 1채널에서 다채널로
각 공장의 환경에 따라 설계해드립니다.
실내형, 실외형, 방폭형등등
자세한 사양은 문의 바랍니다.
이상, 전국 방방곳곳에서
활약하고 있는 안전지킴이
성화에프티 였습니다.
그럼 저는 다음에 다시 뵙겠습니다.
자세한 제품 문의는
아래 연락처로 연락 주시면
친절하게 상담해 드리겠습니다.
성화 에프티는 전국 전 지역
시공 및 출장 작업이 가능하니
견적이나 궁금한 부분 언제든지
많은 문의 부탁합니다!
